喀麦隆的移动道路地图

在喀麦隆Yaoundé，关于公路网、公共资产和公用事业的地图数据很少。为了有效地更新城市的饮用水网络，使用了移动测绘技术，特别注意确保赤道附近的平面精度。它为项目规划所需的路线图提供地理信息系统数据。所使用的实验方法- -在网络建设项目的所有阶段都将地理信息系统和网络套件集成- -很适合目前的非洲环境，并为未来的项目提供了很有潜力的潜力。

喀麦隆水务公司和喀麦隆水务公司共同负责建立和更新基础设施，为喀麦隆人民提供饮用水。尽管这个西非国家的情况正在改善，例如在拥有250万人口的首都Yaoundé，仍然只有少数人能够通过个人连接获得饮用水。Yaoundé的饮用水基础设施改造是必要的;必须建立一个新的地下水网。但是分包工程的建筑公司——Razel Bec Fayat——需要精确的路线图来制定实施计划，而他们没有。

紧迫的截止日期和缺乏关于Yaoundé的最新调查和GIS数据导致Razel选择了移动地图系统(MMS)用于城市调查。移动收集地理参考图像将使快速有效的实地调查成为可能。调查必须尽快进行，因为在雨季开始之前需要覆盖230公里的城市道路。

现场数据收集

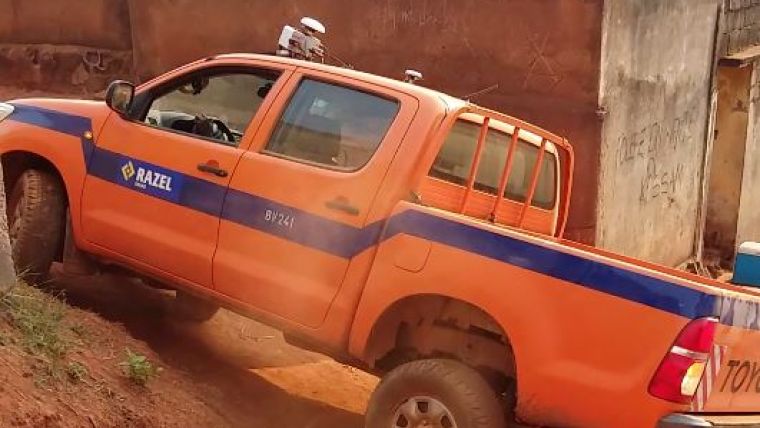

Immergis公司被要求帮助管理这个绘图和地理信息系统项目，而Imajbox MMS(由法国公司Imajing)被选择作为设备使用。Imajbox可以很容易地安装在任何适合具有挑战性的当地道路条件的车辆上。城市的大部分道路既没有铺设也没有维护，这使得交通和测量变得困难。移动采集的地理参考图像被证明在创纪录的时间内方便了实地测量。通过使用两个面向两个不同角度的同步系统，调查得到了优化。每条路都覆盖着两个方向。外勤行动小组必须处理不可预见的事件。面对交通堵塞，繁忙的街道上挤满了市场和小企业，研究小组将调查时间调整到清晨和非工作时间。MMS可以在任何时候快速安装和自动校准。Yaoundé的调查只用了8天，所以工作在雨季之前就完成了。

改进GNSS信号

在靠近赤道的地区，如喀麦隆，全球导航卫星系统(GNSS)的信号受到电离层误差等强烈大气影响的影响。因此，基于gnss的调查结果往往不如欧洲等中纬度地区的结果好。因此，如果没有额外的步骤来提高绝对平面精度，就无法提取GIS数据来创建路线图。在Yaoundé中，没有RTK基础设施与地面参考基站网络。因此，项目团队决定使用一个额外的外部接收器，与Imajbox系统同步，以接收实时地球同步卫星星座校正。在后期处理中，将接收端计算的结果与MMS惯性数据进行合并，实现对每幅测量图像的地理定位。这种配置使收集GIS数据能够足够准确地用于道路图设计。

地图生产

在CAD软件中最终使用时，需要DWG地图，其中包含详细的道路和资产位置、位置和尺寸。Imajing软件套件的其他元素用于从调查结果中提取GIS数据，并在图像中进行3D测量。通过绘制点和线来识别路肩、路边斜坡以及所有城市资产和道路环境。建立GIS数据库。位于城市边界内的大地测量标志数量不足是一项挑战。很难统一来自喀麦隆使用的现代技术和传统找平方法的数据，特别是测高数据。利用现有的大地测量标志结合当地地籍数据重新校准测量数据，并提供可靠的Z坐标。根据可用信息的不同来源，对数据库进行了平滑和调整。在三个月内，Immergis制作了路线图，并每周提供DWG地图。这使得构造器Razel能够在开始建造新水网之前进行所有的前期规划。 Furthermore, the usage of the mobile mapping technology aroused the interest of other companies in road construction and linear infrastructure projects. They all require up-to-date spatial data, and this project demonstrated that acquisition can be quick, efficient and reliable.

工作计划与监督

为了显示道路图、工程水管位置和勘测图像，使用Immergis Web GIS平台。它帮助项目小组进行工作规划，减少实地访问次数，并加快了执行图纸的制作。但在Yaoundé这样的城市，在不到两年的时间里规划和实施230公里的地下水管建设工程是一项相当大的挑战。工程公司Razel的项目经理需要GIS更进一步;它必须成为项目各个阶段的日常生活的一部分。他要求GIS协助工作监督，简化日常决策，加快发送给项目合作伙伴的数百封邮件的制作，如市议会和现有的电信、水电网络运营商。使软件适应项目需求和当地环境(如波动的互联网访问)也是一项挑战，但Immergis Web成功地适应了文档管理系统，允许自动生成需要在每个项目阶段发送的邮件(例如作品授权或网络切断)。还开发了其他功能，例如在每个工作地点实时显示进度。

GIS软件和web套件在该项目中的成功实施使工程公司重新思考和调整其工作程序，以便将这种方法整合到其内部流程中。Razel的25名项目成员，从工程师、质量、安全和环境经理(QSEs)到项目经理和设计师，现在每天都在使用这个平台。

作者

Sebastien Albouy他是喀麦隆Razel Bec Fayat的水利主管，也是Yaoundé供水改善项目的项目负责人。他在世界各地的建筑公司和供水工程方面拥有20年的经验。188asia备用网址

文森特Lecamus他是Immergis的联合创始人，过去11年一直担任首席执行官。他是网络和资产管理移动地图服务的专家。

伊内斯古思是Imajing s.a.s.的市场和业务开发人员，并参与了几个国际项目。

确认

感谢Immergis Africa的项目经理Julien Cour、Immergis的业务开发人员Manon Justal和Imajing的首席执行官Etienne Lamort de Gail，他们为本文提供了额外的信息。
