贝鲁特爆炸:无人机测绘作为恢复的第一步

Pix4D在最近的一个无人机测绘项目中提供了软件和处理解决方案，该项目由Augment公司负责评估2020年8月贝鲁特铵仓毁灭性爆炸所造成的损害。作为一家总部设在卢森堡的小型公司，员工的根在黎巴嫩，当爆炸发生时，Augment团队感到不可抗拒的冲动去帮助。Augment是一家专门从事数字化设施管理的公司，它通过创建称为Augment Information models (AIM)的设施竣工模型来丰富设施管理信息。

2020年8月，当一个总计超过2000吨的硝酸铵库存发生爆炸时，黎巴嫩首都贝鲁特发生了巨大的爆炸。爆炸造成200多人死亡，另有30万人流离失所，离爆炸地点5公里远的建筑受损。这次破坏的规模如此之大，以至于人们都不知道从何说起。国际社会立即展开了努力，提供了从医疗支持到清理废墟等各种人道主义援助。员工扎根于黎巴嫩，团队在增加感受到不可抗拒的兴奋和帮助。他们决定评估损坏，并将结果数据作为恢复工作中涉及的任何组的开放式资源提供。但问题是：怎么样？

由于难以进入城市，航空地图迅速成为最现实的选择，因为它可以比地面扫描地图更快地创建。航空地图还可以提供更多关于建筑物及其周围环境的信息。该计划的雏形是使用无人驾驶飞机(uav或“无人机”)收集城市的图像，然后使用摄影测量软件处理数据，可以合并图像创建一个3D点云。得到的模型可以用来检查和测量破坏，然后决定从哪里开始重建。

危机期间的数据收集

在几天之内，通过开放地图黎巴嫩，增强有机会见面NAR，PIX4D.和地理空间思维。他们共同发起了一项倡议，为救灾工作提供灾区的精确3D数据，每个人都有具体的职责:地理空间专家将提供有执照的无人机和飞行员;Pix4D提供软件和处理解决方案;“贝鲁特热爱生活”组织将促进与FER的联系;在卢森堡，DCL Avocats将帮助创建一个最高的法律先例，重点关注通用数据保护条例(GDPR)和开放数据可用性的知识共享许可;Augment将提供协调，并从技术和实际的角度领导这项工作。

该团队得到了调查公司的协助地理空间思维，谁为该项目提供了固定翼无人机和专门训练的飞行员。他们使用了eBee x无人机，带有s.o.d.a.3d相机。无人机可以在5公里的面积上飞行90分钟²在120米的高度。随着PPK的使用来确保地理偶然的精度，无人机可以在3cm内以精确度提供结果。

在团队可以进行任何航班之前，黎巴嫩政府和军队必须允许乘坐城市。由于事件的敏感性，必须仔细遵循每条规则。只有官方许可，无人机团队就会起飞。

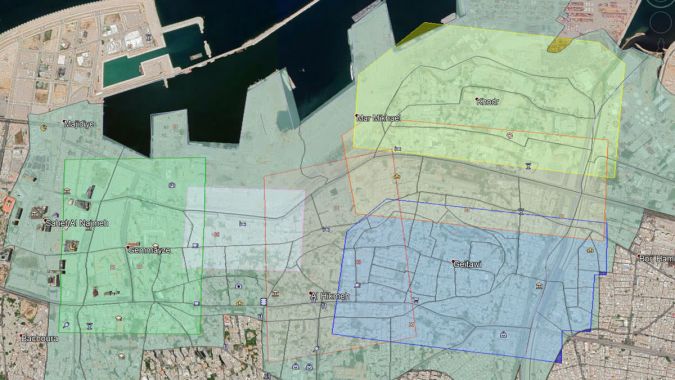

当飞行员飞行时，无人机上的相机略微倾斜，这意味着它可以收集数据以捕获建筑物的外墙以及周围环境。它花了六个独立的航班，收集13GB的总数据集。调查的整体区域为2.88km²超过四个小时。

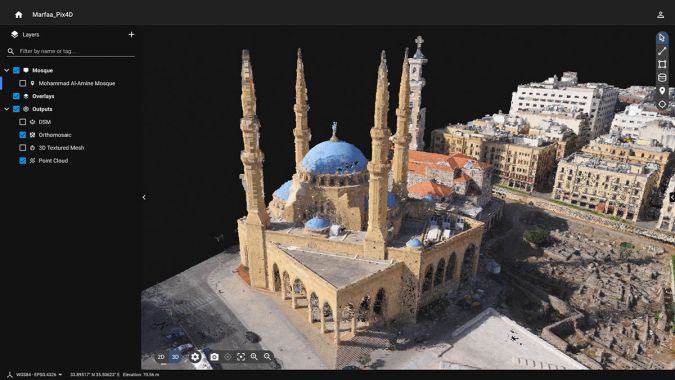

使用能够进行大型数据集的桌面摄影测量软件处理数据 - 在这种情况下，4,000个图像。具有20MP的分辨率，图像非常适合在3D模型中提供深入分析。收集后，通过PPK校正来确保精度。处理数据后，使用在线摄影测量平台共享。这意味着它可以通过不同的组织轻松访问和使用，符合项目的整体目标。

未来使用3D模型

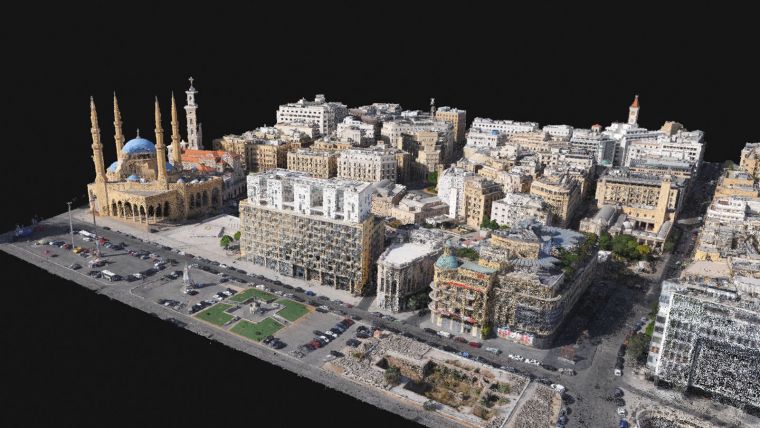

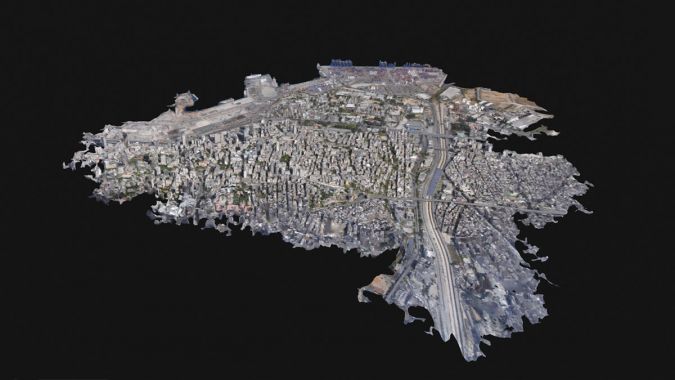

一旦港口周围损坏区域的3D模型完成，就会在大型演示文稿中与紧急响应者共享。影响很清楚：任何人都可以使用的城市可衡量的准确的复制品。它的各种应用可用于包括BLAST建模，紧急重建，损伤评估，自动结构损伤评估，潜在的洪水风险监测，城市规划，基础设施影响和规划，多演员协调，3D分层信息记录和视点分析并计算潜在屋顶使用和重建。这是一个不仅仅是现在的模型，而且也是为了未来。感谢它在创意公众许可下共享，任何人都可以下载它．

贝鲁特爆炸的危机不能低估。数以万计的人受到影响。但是，由于使用现代技术和多个组织的合作，这支球队可以帮助恢复恢复影响。无人机反应是快速有效的，摄影测量的使用为任何人提供了一种资源，从紧急响应者到居民。
